ग्रूव्हिंग मशीन अचूक काम आणि कडा राखण्यासाठी कोपरा वाकण्यासाठी अत्यंत प्रभावी आहे. व्ही ग्रूव्हिंग मशीन वापरून जे धातूच्या शीट वाकण्यासाठी स्थिर आहे, ते घट्ट, अखंड वर्कपीसमध्ये दुमडले जाऊ शकतात.
परिचय

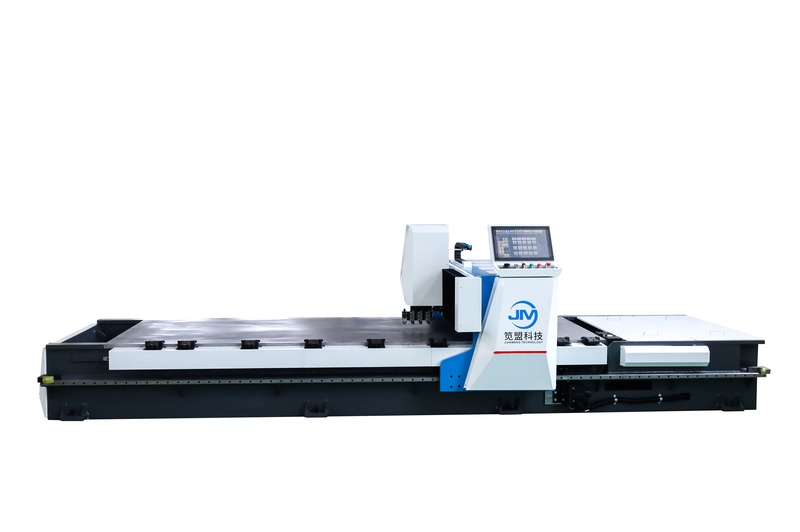

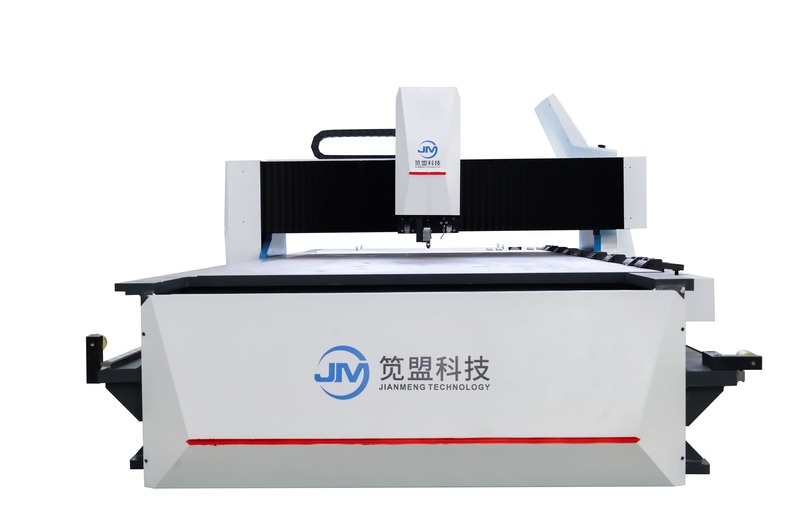

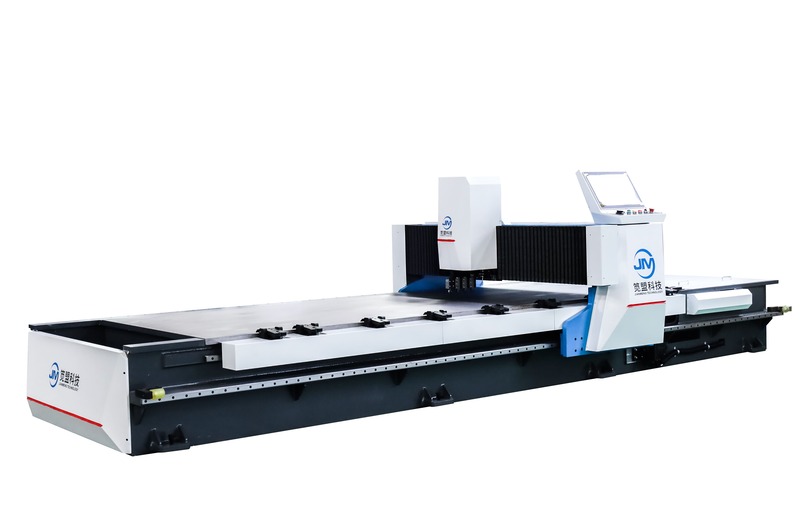

स्वयंचलित सीएनसी व्ही ग्रूव्हिंग मशीन धातूच्या शीटवर प्रक्रिया करण्यासाठी वापरली जाते जी वाकण्यासाठी चांगली आहे. सीएनसी व्ही कट मशीन उच्च अचूकता आणि कार्यक्षमता सुनिश्चित करते, ज्यामुळे जटिल डिझाइन आणि आकार मिळू शकतात.
कॉन्फिगरेशन
मोठ्या टच स्क्रीनसह सीएनसी प्रणाली |
EASYCAT |
हायड्रोलिक नियंत्रण प्रणाली |
तैवान AirTAC |
सर्वो मोटर |
EASYCAT |
ग्रह कमी करणारा |
तैवान लिमिन |
सिलेंडर सीलिंग घटक |
जपान Valqua |
प्रॉक्सिमिटी स्विच |
जपान ओमरॉन |
सिंगल/डबल पोल एअर स्विच |
फ्रान्स श्नाइडर |
एसी संपर्ककर्ता |
फ्रान्स श्नाइडर |
सूक्ष्म/थर्मल रिले |
फ्रान्स श्नाइडर |
सर्किट ब्रेकर |
फ्रान्स श्नाइडर |
बटण |
फ्रान्स श्नाइडर |
बेअरिंग |
जपान SFK |
मिश्रधातूचा चाकू |
दक्षिण कोरिया Korloy |
भारी रेखीय मार्गदर्शक रेल्वे |
तैवान TBI |
मशीन टूल केबल |
जर्मनी इगस |
दाबणारा पाय आपोआप अडथळे टाळतो आणि प्रक्रियेत कोणतेही आंधळे क्षेत्र नसते.
साधन धारक
टूल होल्डर 90° फिरवू शकतो आणि प्लेटच्या आडव्या खोबणीची जाणीव करण्यासाठी उच्च-शक्तीच्या Y1 मोटरला सहकार्य करू शकतो.
सहायक दाबणारा पाय
सहायक प्रेसर फूट असंख्य आणि शास्त्रोक्त पद्धतीने वितरित, हायड्रॉलिक नियंत्रण, स्थिर आणि विश्वासार्ह आहेत
पॅरामीटर
मशीन करण्यायोग्य श्रेणी |
|
मशीन करण्यायोग्य शीटची कमाल रुंदी | 1250 मिमी |
मशीन करण्यायोग्य शीटची कमाल लांबी | 4000 मिमी |
मशीन करण्यायोग्य शीटची जास्तीत जास्त जाडी (स्टेनलेस स्टील) |
५.० मि.मी |
मशीन करण्यायोग्य शीटची किमान जाडी |
0.4 मि.मी |
व्ही-आकाराच्या खोबणीपासून काठापर्यंत किमान अंतर |
१२.० मिमी |
सपाटपणा |
|
टेबल सपाटपणा |
±0.03 मिमी |
जास्तीत जास्त शाफ्ट गती |
|
X-अक्षाच्या समांतर जास्तीत जास्त शाफ्ट गती |
120 मी/मिनिट |
Y1-अक्षाच्या समांतर कमाल शाफ्ट गती |
६० मी/मि |
Y2-अक्षाच्या समांतर कमाल शाफ्ट गती |
६० मि/मिनिट |
जास्तीत जास्त शाफ्ट गती Z-अक्षाच्या समांतर |
१० मि/मि |
U-अक्षाच्या समांतर कमाल शाफ्ट गती |
१० मि/मि |
स्थिती अचूकता |
|
अक्ष स्थिती अचूकता (X, Y1, Y2, Z,U) |
0.05 मिमी |
निराकरण शक्ती |
|
अक्ष रेझोल्यूशन (X, Y1, Y2, Z,U) |
0.001 मिमी |
सर्वो मोटर पॉवर |
|
एक्स-अक्ष सर्वो मोटर पॉवर |
5.5 किलोवॅट |
Y1-अक्ष सर्वो मोटर पॉवर |
5.5 किलोवॅट |
Y2-अक्ष सर्वो मोटर पॉवर |
1.0 KW |
Z-अक्ष सर्वो मोटर पॉवर |
1.0 KW |
U/A-अक्ष सर्वो मोटर पॉवर |
0.75KW |
आमची केस
तैवानमधील आमच्या क्लायंटने आमच्या कारखान्याला भेट दिली आणि त्यांना या चार बाजूंच्या व्ही ग्रूव्हिंग मशीनमध्ये खूप रस होता. त्यांनी आमच्यासोबत सुपर कस्टम मॉडेल GSFM 1500×100000 साठी जागेवरच करार केला. क्लायंट आता ते वापरत आहे आणि त्याच्या कामगिरीसाठी स्तुतीशिवाय काहीही नाही.
