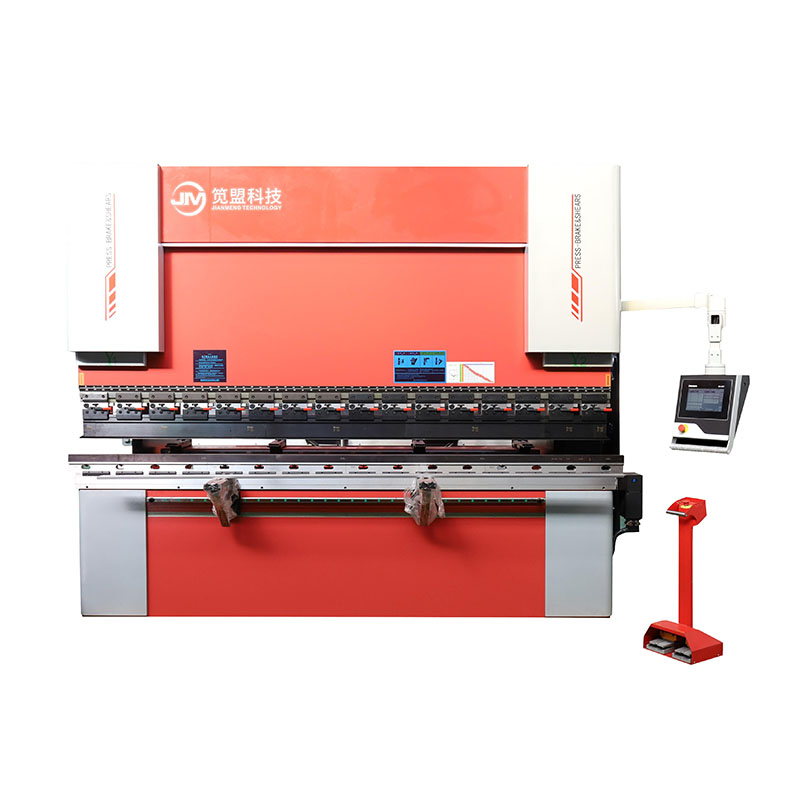

स्टार्टअप कंपनीसाठी पैसे वाचवण्यासाठी किंवा ज्यांना मशीनचा वापर सोपा मार्गाने करायचा आहे त्यांच्यासाठी चीनी उत्पादक जेएमने निर्मित हायड्रोलिक प्रेस ब्रेक हा सर्वोत्तम पर्याय आहे.

मशीन मॉडेल आणि नियंत्रण शाफ्टची संख्या

नियंत्रण अक्षांची संख्या: 4+1

राखीव इंटेलिजेंट बेंडिंग मॅनिपुलेटर इंटरफेस फंक्शन

मशीनचे मुख्य कॉन्फिगरेशन

WE67K इलेक्ट्रोहायड्रॉलिक मशीनचे विशेष शरीर, वृद्धत्व आणि सामान्यीकरण उपचार.

मागील स्टॉपर उच्च-कार्यक्षमता सर्वो मोटर आणि बॉल स्क्रूने सुसज्ज आहे.

मानक डच DELEM-DA53T पूर्णपणे एकत्रित CNC प्रणाली.

समान टन वजनाच्या मानक वरच्या आणि खालच्या साच्याचा 1 संच (लोअर मोल्ड बेंडिंग उत्पादनांनुसार डिझाइन केलेले आहेत).

हायड्रोलिक प्रेस ब्रेकचे मुख्य आयात केलेले सामान

- CNC प्रणाली: नेदरलँड्स DELEM

- हायड्रोलिक प्रणाली: रेक्स्रोथ

- शेगडी शासक: GIVI

- उच्च दाब तेल पंप: सनी

- लो-व्होल्टेज उपकरण: श्नाइडर

- तेल पाईप संयुक्त: DEGUO

- सील: पार्कर

मशीनचे मुख्य तांत्रिक पॅरामीटर्स:

मशीन संरचना वैशिष्ट्ये आणि मानक कॉन्फिगरेशन

फ्रेम स्टीलमध्ये वेल्डेड केली जाते, सामान्यीकरण आणि उच्च वारंवारता कंपनाद्वारे अंतर्गत ताण दूर करते, मशीन टूलच्या एकूण अचूकतेची हमी देते, उत्कृष्ट कडकपणा, उत्कृष्ट अँटी-ट्विस्टिंग आणि अँटी-टिल्टिंग क्षमता असते. जाड वर्कबेंच प्लेट आणि जाड स्लाइडर मशीनला खूप कठोर बनवतात. म्हणून, वाकताना, स्लाइडर आणि वर्कबेंचची विकृती फारच लहान असते आणि वर्कपीसमध्ये उत्कृष्ट रेखीयता आणि कोन एकसमानता असते.

मशीनिंगची अचूकता सुनिश्चित करण्यासाठी अचूक मशीनिंग करण्यासाठी इंटिग्रल वेल्डिंगनंतर मोठ्या मजल्यावरील बोरिंग-मिलिंग मशीन आणि एक-वेळ मशीनिंग पद्धत वापरा.

हायड्रोलिक प्रेस ब्रेकच्या उपकरणांची तांत्रिक वैशिष्ट्ये

जर्मनीतील रेक्सरोथ बेंडिंग मशीनची विशेष हायड्रॉलिक प्रणाली (इलेक्ट्रो-हायड्रॉलिक प्रपोर्शनल सर्वो सिंक्रोनाइझेशन कंट्रोल सिस्टम) स्वीकारली आहे. प्रणाली एक स्थिती नियंत्रण प्रणाली आहे, बंद लूप प्रकार. हे ग्रेटिंग रुलरद्वारे स्लाइड ब्लॉकची सिंक्रोनाइझेशन त्रुटी डायनॅमिकपणे शोधते. संख्यात्मक नियंत्रण प्रणालीचा इलेक्ट्रो-हायड्रॉलिक सर्वो वाल्व स्लाइड ब्लॉकच्या सिंक्रोनाइझेशन त्रुटी सुधारतो, ज्यामुळे स्लाइड ब्लॉक नेहमी पूर्ण आंशिक लोडच्या स्थितीत वर्कबेंचसह समांतर ठेवू शकतो. स्लाइडिंग ब्लॉकची समकालिक अचूकता ≤±0.02mm आहे.

संख्यात्मक नियंत्रण प्रणाली आनुपातिक वाल्वच्या उघडण्याच्या आकारावर नियंत्रण ठेवते आणि आनुपातिक वाल्व डाव्या आणि उजव्या तेल सिलेंडरच्या तेल इनलेटचे नियमन करते. Y1 आणि Y2 अक्ष -- स्लाइड ब्लॉकच्या डाव्या आणि उजव्या बाजू अनुक्रमे युरोपियन ATEK कंपनीच्या GIVI उच्च-परिशुद्धता लिनियर ग्रेटिंग स्केल (Y1-Y2) ने सुसज्ज आहेत, ज्याचा वापर स्लाइडमधील अचूक अंतर मोजण्यासाठी केला जातो. ब्लॉक आणि वर्कबेंच. ग्रेटिंग स्केल आणि स्तंभ मऊ जोडलेले आहेत आणि स्तंभाच्या विकृतीचा पोझिशनिंगवर परिणाम होणार नाही. स्थिती डेटा ताबडतोब CNC प्रणालीला परत दिला जातो, जो आउटपुट सर्वो वाल्व कंट्रोल सिग्नल (S1-S2) ची गणना करू शकतो. अशा प्रकारे, स्लाइडरची स्थिती अचूकता ≤±0.02mm आहे.
